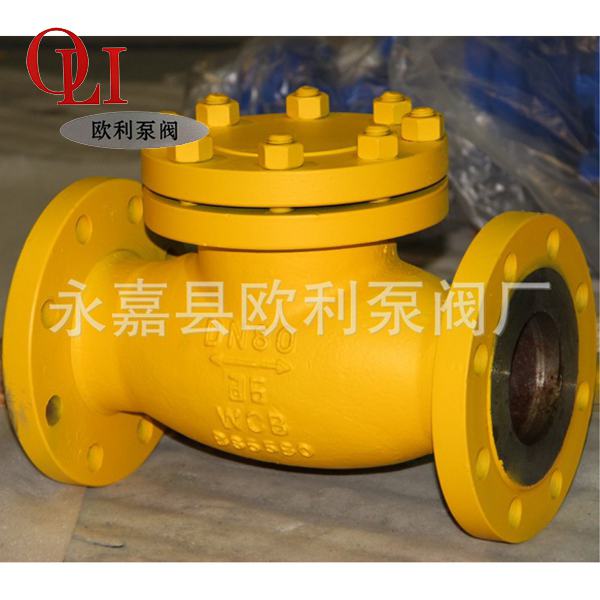

氨用升降式止回閥
發布日期：2014-11-30 點擊數：136
升降式止回閥適用公稱壓力PN1.6-10.0MPa，工作溫度-29℃～550℃的石油、化工、制藥、化肥、電力等行業的各種工況管路上。適用介質有：水、油品、蒸汽、酸性介質等。
壓力等級 常溫試驗壓力 （Mpa)
殼體 密封 低氣壓密封
公稱壓力 (Mpa) 1.6 2.4 1.76 0.6
2.5 3.75 2.75 0.6
4.0 6.0 4.4 0.6
適用溫度 -29~425℃
適用介質 氨氣，液氨，水. 蒸汽. 熱油. 油品等
性能外型尺寸.重量.KV值(H41H-25)
型號 H41H(Y) H41H(F)
壓力級 PN16.25.40
口徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H 70 70 80 80 85 95 110 130 155 165 214 285 325 365 680 780
Kv 5.7 7.8 11.8 17.9 27.5 48 77.6 19 168 251 389 664 1017 1446 1850 2890
PN16重量（Kg) 2.4 3 3.8 5.7 7.4 10.3 15.2 20.4 31 49 69 132 198 278 358 485
PN25重量（Kg) 3.5 4.4 5 6 8 11 16 21 32 51 70 136 218 330 378 500
PN40重量（Kg) 3.8 4.9 5.9 7 10.4 12.3 22.7 28.5 40 64 90 170 240 370 420 520
主要零部件材質 Main parts materials
序號 名稱 材質
1 閥體 WCB CF8.CF8W CF3. CF3M
2 閥瓣 25 1Cr13 2Cr13 1Cr18Ni9TioCr18Ni12Mo2Ti
3 閥蓋 1Cr18Ni9Ti. 304. 316. 304L .316L
4 彈簧 WCB CF8.CF8W CF3. CF3M
5 雙頭螺栓 ASTM A193-B7 .A193-B8.A193-B8M
6 六角螺母 ASTM A194-B2. A194-8. A194-8M
