您的位置:首頁>閥門>氨用截止閥

閥門PRODUCTS

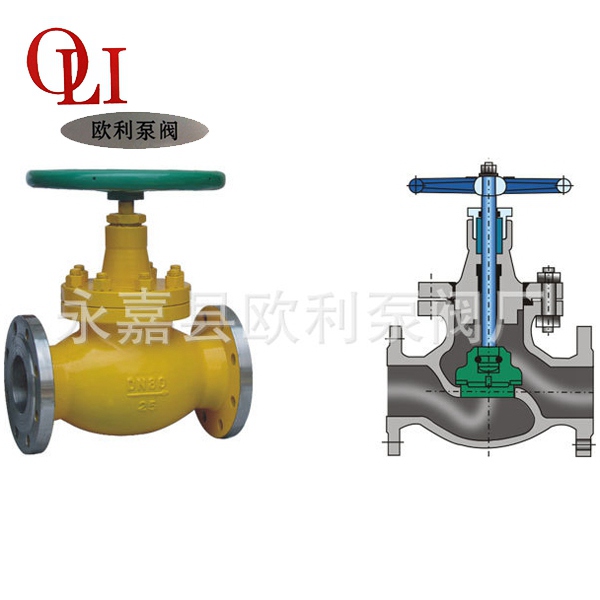

氨用截止閥

發布日期:2014-11-30    點擊數:loading_ 氨用截止閥

用途和性能

截止閥(stop valve,Globe Valve)的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿閥座的中心線作直線運動。閥桿的運動形式,(通用名稱:暗桿),也有升降旋轉桿式可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。因此,這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,又由于閥座通口的變化與閥瓣的行程成正比例關系,非常適合于對流量的調節。

截止閥,也叫截門,是使用廣泛的一種閥門之一,它之所以廣受歡迎,是由于開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,制造容易,維修方便,不僅適用于中低壓,而且適用于高壓。截止閥的閉合原理是,依靠閥杠壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。截止閥只許介質單向流動,安裝時有方向性。截止閥的結構 長度大于閘閥,同時流體阻力大,長期運行時,密封可靠性不強。

二、操作原理和結構說明 :

1、手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷.逆轉時則開啟,閥 桿提到 高點上密封起作用

2、本閥門增加了一個上密封.在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用

3、本閥門采用尼龍制品作密封面,填料為軟成形填料,上密封也為軟材質,密封性能較好

氨用截止閥主要零件材料:

壓力等級

常溫試驗壓力(Mpa)

殼體

密封

上密封試驗

公稱壓力(Mpa)

1.6

2.4

1.76

1.76

2.5

3.75

2.75

2.75

4.0

6.0

4.4

4.4

適用溫度

-40~+80℃

適用介質

氣氨,液氨, 液化石油氣等


零件名稱

材料

閥體閥蓋

WCB LCB CF8

閥桿

Cr13 F304

閥瓣

尼龍1010 F4巴氏合金(B)

閥桿螺母

Cr13 F304

填料

聚四氟乙烯+丁晴橡膠

墊片

XB450

手輪

球墨鑄鐵

氨用截止閥主要外形尺寸和連接尺寸:


DN

L

D

D1

D2

b

f

z-d

H

D0

15

130

95

65

45

16

2

4-Φ14

207

120

20

150

105

75

55

16

2

4-Φ14

217

120

25

160

115

85

65

16

2

4-Φ14

219

120

32

190

135

100

75

18

2

4-Φ18

280

160

40

200

145

110

85

18

3

4-Φ18

330

200

50

230

160

125

100

20

3

4-Φ18

350

240

65

290

180

145

120

22

3

8-Φ18

400

280

80

310

195

160

135

22

3

8-Φ18

430

320

100

350

135

190

160

24

3

8-Φ23

465

360

125

400

270

220

188

28

3

8-Φ25

558

400

150

480

300

250

218

30

3

8-Φ25

611

400

200

600

360

310

278

34

3

12-Φ25

710

450
